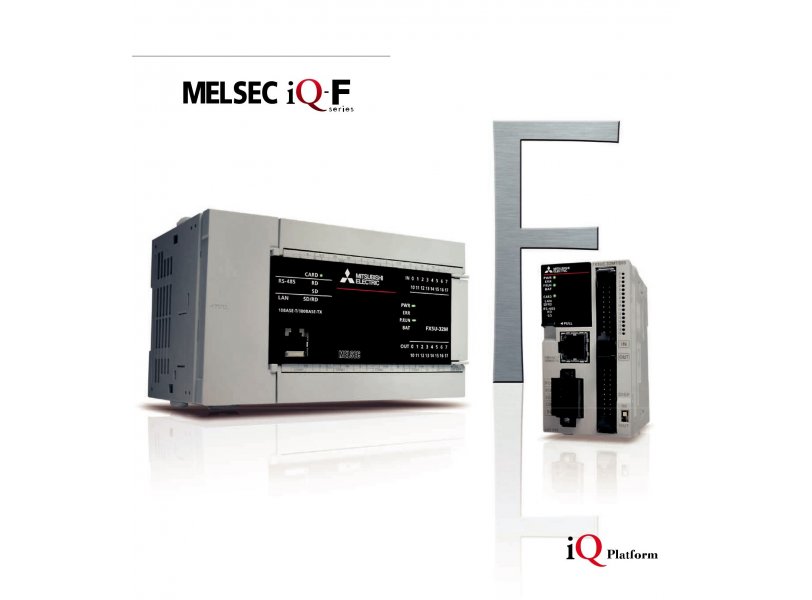

MELSEC iQ-F Serisi
iQ Platform uyumlu PLC
BİR SONRAKİ ENDÜSTRİ SEVİYESİ
Olağanüstü performans, üstün sürücü kontrolü ve kullanıcı merkezli programlama konseptleri üzerine tasarlanan Mitsubishi MELSEC-F Serisi, MELSEC iQ-F Serisi olarak yeniden doğdu.
Bağımsız kullanımdan ağ bağlantılı sistem uygulamalarına kadar, MELSEC iQ-F Serisi işletmenizi bir sonraki endüstri düzeyine taşır.
İQ Platformunu bir sonraki seviyeye taşıyoruz. iQ
platformu, aşağıdakiler için yenilikçi çözümler sunarak TCOQ'yu en aza indirir: Gelişmiş üretkenliğe sahip istikrarlı bir üretim sistemi oluşturmak Daha kısa ürün döngüleri için sistem geliştirmeden başlatmaya kadar geçen sürenin azaltılması Arıza süresini azaltmak ve üretkenliği sürdürmek için sistemi verimli bir şekilde yönetmek ve bakımını yapmak Muazzam hacimlerde kontrol verilerini ve üretim verilerini hızlı bir şekilde işleyerek ve izlenebilirlik sağlayarak ürün kalitesinin sağlanmasını amaçlıyoruz
KONSEPTLER ÜZERİNE TASARLANMIŞ YENİ MİKRO PLC ...
Sıradışı performans
- Yüksek hızlı sistem veriyolu
- Kapsamlı yerleşik işlevler
- Gelişmiş güvenlik işlevleri
- Pilsiz
Üstün Sürüş Kontrolü
- Kolay yerleşik konumlandırma (4 eksenli 200 Kpps)
- Basit enterpolasyon fonksiyonları
- Simple ile 4 eksenli senkron kontrol
-Hareket modülü (özel konumlandırma yazılım gerekmez)
Sezgisel Programlama
- Sürükle ve bırak ile kolay programlama
- FB modülü ile azaltılmış geliştirme süresi
- Parametreli kurulum
-Çeşitli fonksiyonlar
İQ PLATFORMUNU BİR SONRAKİ SEVİYEYE TAŞIYORUZ.
iQ platformu, aşağıdakiler için yenilikçi çözümler sunarak TCOQ'yu en aza indirir:
Gelişmiş üretkenliğe sahip istikrarlı bir üretim sistemi oluşturmak
Daha kısa ürün döngüleri için sistem geliştirmeden başlatmaya kadar geçen sürenin azaltılması
Arıza süresini azaltmak ve üretkenliği sürdürmek için sistemi verimli bir şekilde yönetmek ve bakımını yapmak
Muazzam hacimlerde kontrol verilerini ve üretim verilerini hızlı bir şekilde işleyerek ve izlenebilirlik sağlayarak ürün kalitesinin sağlanması
PLC ve HMI
1. MELSEC iQ-F Serisi, yüksek hızlı sistem veriyolu performansıyla (150 kat geleneksel hız Q1) toplam sistem performansını büyük ölçüde geliştirir
2. Fonksiyon blokları ve modül etiketleri için ayrılmış bellekle programları standartlaştırın
3. Tek tip ve güçlü güvenlik fonksiyonları
Ağ
1. CC-Link IE Field ile kayıpsız erişim elde edin (gelecekte destek)
1 Gbps yüksek hızlı iletişim (bağlantı yenileme performansı 40 × geleneksel Q1 seviyeleri)
2. SLMP Q kullanarak her cihazla sorunsuz bağlantı (ileride destek)
44SLMP: Kesintisiz Mesaj Protokolü
Mühendislik Ortamı
1. Gerçek makinelerden ağ yapılandırma şemalarını algılayın ve otomatik olarak oluşturun (ileride destek)
2. Parametreleri MELSOFT Navigator aracılığıyla birden çok mühendislik yazılımında paylaşın (gelecekteki destek)
GELİŞMİŞ YERLEŞİK İŞLEVLER
CPU Performansı
Yeni bir sekans yürütme motoru, MELSEC iQ-F'nin merkezinde yer alır, yapılandırılmış programları ve çoklu programları çalıştırabilir ve yapılandırılmış metin ve fonksiyon bloklarını vb. Destekler.
Dahili Analog Giriş / Çıkış

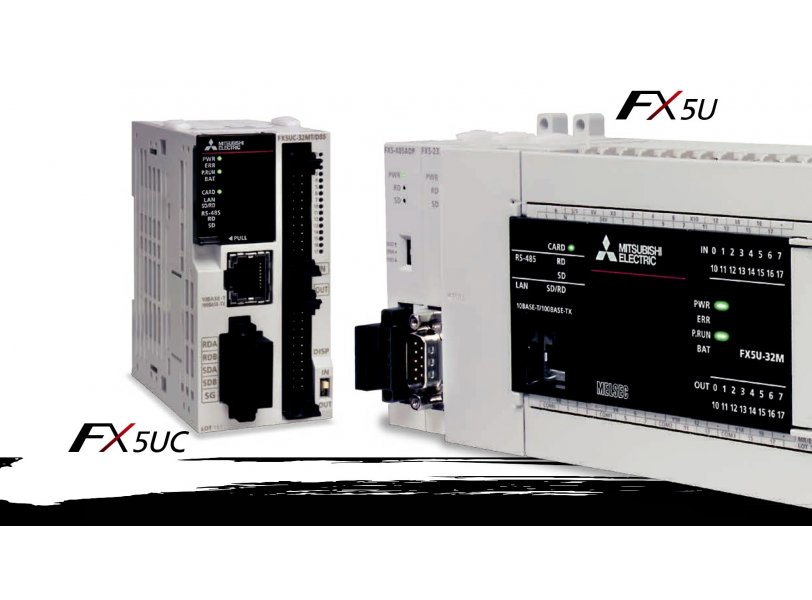

FX5U, 12 bit 2 kanallı analog giriş ve 1 kanallı analog çıkış ile donatılmıştır.
Parametre ayarı ile programlamaya gerek yoktur.
Değer kaydırma, ölçeklendirme ve alarm çıkışı da parametrelerle kolayca ayarlanabilir.
Dahili SD Kart Yuvası
Yerleşik bir SD kart yuvası, programı güncellemek için uygundur ve ekipmanın seri üretimi.
Veriler SD karta kaydedilebilir (gelecekteki destek) sistem durumunu analiz edin ve
üretim durumu vb.
RUN / STOP / RESET Anahtarı
RUN / STOP anahtarı artık RESET işlevini içerir.
Etkin hata ayıklama için ana gücü kapatmadan PLC yeniden başlatılabilir.
Dahili RS-485 Bağlantı Noktası (MODBUS® işlevi ile)
Dahili RS-485 portu ile 50 m'ye kadar olan seri cihazlara bağlanın.
16 Mitsubishi invertörüne kadar kontrol, özel Yer tasarrufu ile mümkündür
inverter iletişim talimatları. MODBUS işlevi
PLC'ler dahil 32 çevre birimine kadar bağlantıyı destekler,
sensörler ve termoregülatörler.
Güvenlik
MELSEC iQ-F, yetkisiz kişiler tarafından veri hırsızlığını ve yasa dışı işlemleri önlemek için gelişmiş güvenlik işlevlerine (şifre, uzak şifre, güvenlik anahtarı) sahiptir.
Yüksek Hızlı Sistem Veriyolu İletişimi
MELSEC iQ-F, 1,5 k kelime / ms'lik hızlarda (FX3U'dan yaklaşık 150 kat daha hızlı) yüksek hızlı sistem veri yolu iletişimini gerçekleştirir. Büyük miktarda veriye sahip akıllı işlev modülünü kullanırken bile maksimum performans elde edin.
Pilsiz ve Bakım gerektirmez
Programlar pil olmadan da kaydedilebilir ve saat verileri süper kapasitör tarafından on gün boyunca saklanabilir. (Kullanım durumuna göre değişebilir)
Dahili Ethernet Bağlantı Noktası
Ethernet iletişim portu, ağ üzerinde 8 bağlantıya kadar iletişimi idare edebilir ve kişisel bilgisayar ve diğer cihazlarla çoklu bağlantıları destekleyebilir. Bu bağlantı noktası ayrıca uzaktan bakımı ve ana cihazlarla diğer sorunsuz SLMP iletişimini destekler.
Yerleşik Konumlandırma (200 Kpps, 4-Axis built-in)
20 s yüksek hızda başlatma yapabilen konumlandırma
FX5U / FX5UC, 8 kanallı yüksek hızlı darbe girişi ve 4 eksenli darbe çıkışı ile güçlü konumlandırma işlevine sahiptir.
Kesme, değişken hız ve basit enterpolasyon dahil olmak üzere konumlandırma işlemleri tablolarda kolayca kurulabilir ve yürütülebilir.
