MELSEC PLC
YENİ PLC NESLİ,
DAHA ESNEK VE DAHA YÜKSEK PERFORMANSLI
Ağlar ve karmaşık uygulamalar için geliştirilmiş giriş/çıkış bölümü
Kısa reaksiyon süreleri için 4,5 kata kadar daha hızlı
Genel görünümlü programlama için 5 kat daha fazla veri hafızası
Daha büyük ve karmaşık programlar için 8 kat daha fazla hafıza

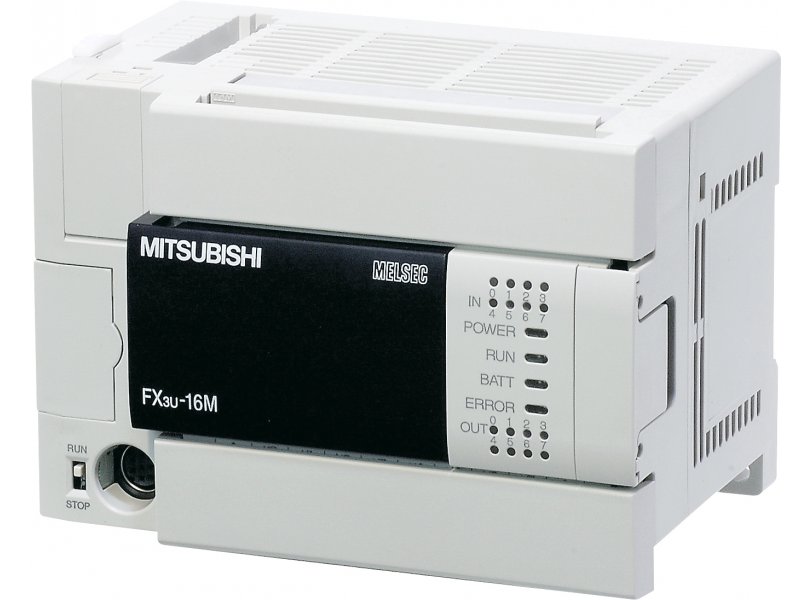

FX3U- YENİ PLC KONSEPTİ
Yeni FX3U, daha büyük esneklik ve artan performansı ile FX ailesini geliştiriyor.
GİRİŞ
Yeni yüksek hızlı bus
FX3U tasarımı sayesinde, PLC beklentilerinize daha da iyi şekilde uyum sağlayabilir. Aynı şekilde, FX ailesinin diğer üyelerinde olduğu gibi, kumandanın geliştirilmesi için bir FX ana cihazının sağ tarafına çok sayıda çeşitli modül bağlanabilir. FX3U serisinin yeni geliştirme modülleri kullanılırsa, FX3U iletişim busunu otomatik olarak yüksek hız moduna geçirir ve bu modüllerle veri alış verişini artan hızda sağlar. Buna rağmen, FX0N ve FX2N serisinin geliştirme modülleriyle tam bir uyumluluk sağlanmıştır. Bu modüller bağlanırsa, FX3U otomatik olarak bus üzerindeki transfer hızını düşürür.
Daha fazla geliştirme olanağı sayesinde daha çok esneklik
FX3U’daki önemli bir yenilik de, ana cihazın sol tarafındaki yeni geliştirme busudur. Buraya, Örn; analog modüller ya da sıcaklık belirleme modülleri ve ayrıca iletişim ve konumlama modülleri bağlanabilir.
Kullanıcının buradaki önemli bir avantajı da, analog modüller ve konumlama modüllerinin bugüne kadar olduğu gibi FROM ve TO talimatları ile yapılandırılması ve devreye sokulmasına gerek olmamasıdır.
FX3U’ya hem FX3U geliştirme üniteleri hem de FX0N ve FX2N serisinin geliştirme cihazları bağlanabilir.
Erişim, sadece ana cihazdaki bir veri kaydı ve programlanabilir bir tuş üzerinden gerçekleşir. Bu; kolay programlama, hızlı işletime alma ve her şey-den önce daha kısa program periyodu süreleri anlamına gelir.
Geliştirilmiş giriş ve çıkış sayısı
FX3’nun geliştirilmiş network uyumluluğu ile birlikte giriş ve çıkışların sayısı da artmıştır. Ana cihazda, geliştirme modüllerinde ve remote istasyonlarda 384 adede kadar G/Ç devreye sokulabilir. Kullanıcı için bunun anlamı, artan performans özelliğinin yanında gelişmiş networklere ek bağlantı özelliğinin de bulunmasıdır.
FX3U, PROFIBUS/DP networküne ve TCP ve UDP protokollerini kullanan Ethernet’e tam uyumludur.
4,5 kata kadar daha hızlı
Komutların uygulanması için gereken süre FX3U’da önemli oranda kısalmıştır. Bu şe-kilde, mantıksal bir komut için işleme süresi sadece 0,0065 µs düzeyine inmiştir. Bu sayede, giriş ve çıkışlar azalan program periyot süresi sonucu daha kısa aralıklarda işlendiği için kullanıcı, daha hızlı reaksiyon ve daha yüksek doğruluk şeklinde bir kazanç elde eder.
8 kat daha fazla hafıza
FX3U’nun program hafızası, bir FX2N’den 8 kat daha fazla olan 64.000 program adımını kaydedebilir.
Daha fazla hafıza, kullanıcının daha büyük ve karmaşık programları yazabilmesi ya da verileri dosya kaydına kaydedilmesi anlamı-na gelir. Ayrıca, bu sayede IEC 61131-3'e göre programlama dillerinden faydalanma da kolaylaşmıştır.
5 kat daha veri hafızası
Daha büyük bir program hafızasında, Örn; zamanlayıcı, programlanabilir tuşlar, özel programlanabilir tuşlar ya da veri kayıtları gibi daha çok operasyonel birim kullanılır. FX3U’da, programlamayı kolaylaştırmak ve programları daha genel görüş sağlayıcı şe-kilde düzenlemek için tüm bu önemli operasyonel birim alanları büyütülmüştür. Veri kayıtlarının sayısı 5 faktörü oranında artırılmış ve bu sayede, materyal takibi ya da kalite güvenliğinde olduğu gibi daha büyük veri miktarlarının kaydedilmesi gereken gereksinimlere uyum sağlanmıştır.
75 yeni komut
FX2N ile karşılaştırıldığında FX3U yeni ve uygulanması kolay komutlar sunar. Bu sayede, artık 209 komut kullanıma sunul-muştur. Tüm komutlar, MELSEC FX ailesinin kendini ispatlamış uygulama komutları konseptini takip eder: Aynı anda hata olasılıkları azaltılarak kolay ve hızlı programlama.
Yeni komutlar arasında, çok sayıda yeni karşılaştırma komutuyla veri işleme ve sayısal dizileri kullanma komutları da bulunmaktadır.
Yüksek hızlı pozisyonlama artık çok kolay
FX3U, aynı anda 100 kHz'ye kadar sinyalleri işleyebilen altı adet yüksek hızlı sayaçla donatılmıştır. Maksimum 100 kHz’lik empülsiyon dizileri için üç çıkışla bağlantılı olarak, ek modüle gerek kalmadan kullanılabilen basit bir 3 eksen pozisyonlama sistemi elde edilir.
Yeni yüksek hızlı sayaç ve pozisyonlama adaptörü (ADP) sayesinde pozisyonlama performansı da artırılabilmektedir. Bu modüllerin her biri 200 kHz’lik bir frekansa kadar sinyalleri işler.
Her durum için iletişim
FX3U ile FX ailesinin mükemmel iletişim özelliği daha da artırılmıştır.
Yeni iletişim modülleri sayesinde maksi-mum 3 seri arabirim aynı anda çalıştırıla-bilir. Bu, Örn; birden çok kumanda cihazının bir FX3U’ya bağlanması ya da bir kumanda cihazı, bir programlama cihazı ve yabancı bir üreticiye ait bir cihazla aynı anda iletişim kurulmasına olanak sağlar. Olanaklar (neredeyse) sınırsızdır.
FX3U, AS arayüzü, Profibus/DP, CC-Link, DeviceNet, CANopen ve Ethernet gibi çok sayıda network de bağlanabilir
