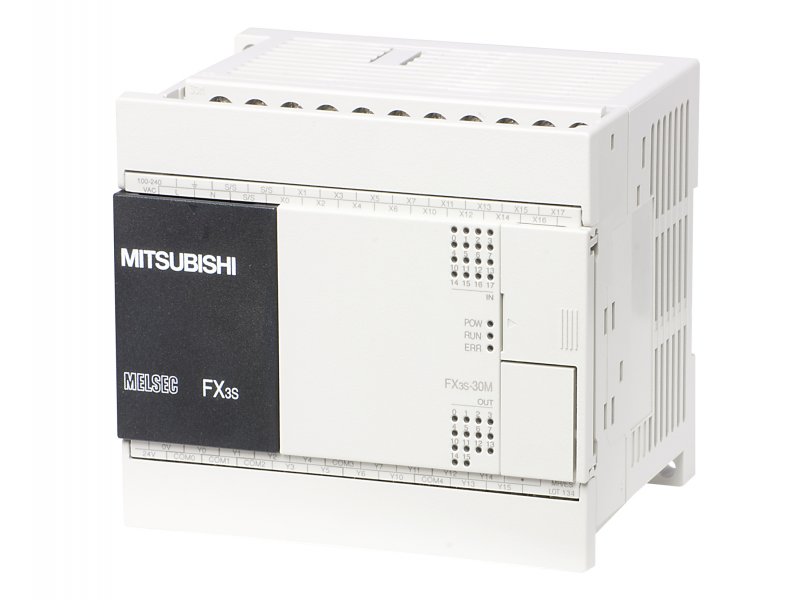

FX3S
MELSEC Compact PLC
Minimum boyutta yüksek performans.
Küçük ölçekli sistemlerde bile maksimum esneklik.
Küçük bitmiş sistemlerde bile esneklik.
Birkaç genişletme seçeneği sayesinde ekstra genişletilebilirlik.
YENİ İMKANLAR
Kompakt PLC özellikle yiyecek ve içecek uygulamalarının yanı sıra malzeme taşıma ve sulama ve bina otomasyonu için fan ve pompa uygulamaları için çok uygundur.
GELİŞMİŞ GENİŞLETİLEBİLİRLİK
Standart dahili RS422 arabirim bağlantı noktasının yanında seri iletişim için
115,2 kbps, FX3S, RS232, RS485, RS422 ve Ethernet iletişim seçenekleri sağlayan geniş bir adaptör yelpazesi kullanabilir. Bunlar, barkod okuyucular veya panel yazıcılar gibi çeşitli üçüncü taraf ürünlerini bağlamak ve kontrol etmek için kullanılabilir. Ek olarak, ek dijital girişler ve çıkışlar için kompakt genişletme kartları mevcuttur ve bunlar, denetleyicinin sağında veya solunda herhangi bir ek kurulum alanı gerekmeden doğrudan denetleyiciye takılabilir. Entegre hafızayı genişletmek için bir hafıza kaseti ek olarak bağlanabilir.
PLC'nin sol tarafında analog girişler, Ethernet ve seri iletişim için özel adaptör (MODBUS ile uyumlu) kolaylıkla bağlanabilir. Ayrıca, ön paneldeki yerleşik bir USB bağlantı noktası (MINI B), izleme ile birlikte yüksek hızlı program yüklemeleri ve indirmeleri için herhangi bir PC veya dizüstü bilgisayara uygun bağlantıya izin verir.
Mitsubishi Electric, kendini kanıtlamış FX3 serisinin yeni giriş seviyesi modeli olan FX3S Programlanabilir Mantık Denetleyicisini sunar. FX3S PLC'nin dikkate değer özellikleri esnekliği ve genişletilebilirliğidir. Kullanıcıların yalnızca belirli bir uygulamayı gerçekleştirmek için gerekli işlevselliği seçmelerine olanak tanıyarak donanım maliyetlerinden tasarruf sağlar.
FX3S serisi PLC, tam işlevli PLC kontrolü, yerleşik yüksek hızlı girişler ve çıkışlar, kullanılabilir röle çıkışları ve birden çok yerleşik iletişim bağlantı noktası sağlar. Ayrıca iletişim, analog ve sıcaklık kontrolü için genişletme seçeneklerini içerir. FX3 serisinin bir parçası olarak FX3S, diğer FX3 serisi PLC'ler için mevcut olan mevcut programlama kaynaklarının çoğunu kullanabilir. Bu, sistem kurulumu için gereken zamanı ve maliyetleri büyük ölçüde azaltır.
FX3S PLC, basit konumlandırma veya analog gibi temel kontrol görevlerini ve sıcaklık kontrol işlemlerini gerçekleştirmek için tasarlanmıştır. Karmaşık kontrol görevleri gerektirmeyen küçük, bağımsız uygulamalarda üstündür.
YÜKSEK HIZLI OPERASYON
FX3S, içindeki temel talimatları işler.
0,21 μs, önceki FX1S ile karşılaştırıldığında yaklaşık 3 kat daha hızlıdır. Kullanıcılar için bu, girdiler, çıktılar ve eylemler saniyede daha fazla kez işlenip izlendiğinden, daha hızlı program yanıtı ve daha doğru süreç performansı anlamına gelir.
GENİŞ PROGRAM KAPASİTESİ
Toplamda, FX3S'nin dahili bakım gerektirmeyen EEPROM'u 16.000 adıma kadar saklayabilir. PLC programı için 4.000 adım ayrılmıştır ve yorumlar için 12.000 adıma kadar kullanılabilir.
FX3S'nin CPU'su, ortak 116 farklı uygulamalı talimatı destekler. Kayan nokta talimatlarının yanı sıra, frekans invertörü iletişimi için özel talimat da desteklenmektedir.
ANALOG DEĞER İŞLEME
FX3S ayrıca 2 entegre analog girişle (FX3S-30Mm-2AD) mevcuttur. Opsiyonel bir analog genişletme modülünün yanı sıra, bu modelle 6'ya kadar analog değer ölçülebilir ve işlenebilir.
YERLEŞİK KONUMLANDIRMA KONTROLÜ
FX3S serisi, yüksek hızlı sayaçlar (60 kHz'e kadar) ve darbe katarı çıkışları (2 eksen ve 100 kHz'e kadar) ile birlikte gelir. Yüksek hızlı sayaçlar, tek veya iki fazlı bir girişte yapılandırılabilir.
Darbe katarı çıkışları, farklı frekanslarda veya belirli bir darbe miktarında sürekli darbe akışları sağlayacak şekilde yapılandırılabilir
PROGRAMLAMA KOLAYLAŞTI
FX Ailesi, Temel ve Uygulamalı talimatları birleştiren basit bir programlama yapısına sahiptir. Temel talimatlar tüm FX Ailesi PLC'ler için ortaktır. Uygulanan talimatlar, tümü FX3S'de bulunan veri karşılaştırmaları, PID ve iletişim kontrolü gibi uzman kontrol seçenekleri sağlar.
GLOBAL STANDARTLARLA UYUMLULUK
FX3S, onu güvenilecek bir ürün yapan EC Direktifi ve UL Standardı ile uyumludur. Havuz veya kaynak girişleri arasındaki seçimle daha da fazla esneklik elde edilir.
